صفحة تهدف إلى زيادة الوعى بالهندسة الكهربائية الخاصة بالمبانى. مهندس كهرباء أعمل بالتصميم والتنفيذ
Riyadh
Joined November 2017
15
1
7
هل تمديد مواسير الكهرباء فى الأرض ممنوع؟ Check out التصميم الكهربى's video! #TikTok
tiktok.com
61 likes, 12 comments. “هل تمديد مواسير الكهرباء بالأرض ممنوع؟”
0
1
0
هل تمديد مواسير الكهرباء فى الأرض ممنوع؟ Check out التصميم الكهربى's video! #TikTok
tiktok.com
61 likes, 12 comments. “هل تمديد مواسير الكهرباء بالأرض ممنوع؟”
0
1
0

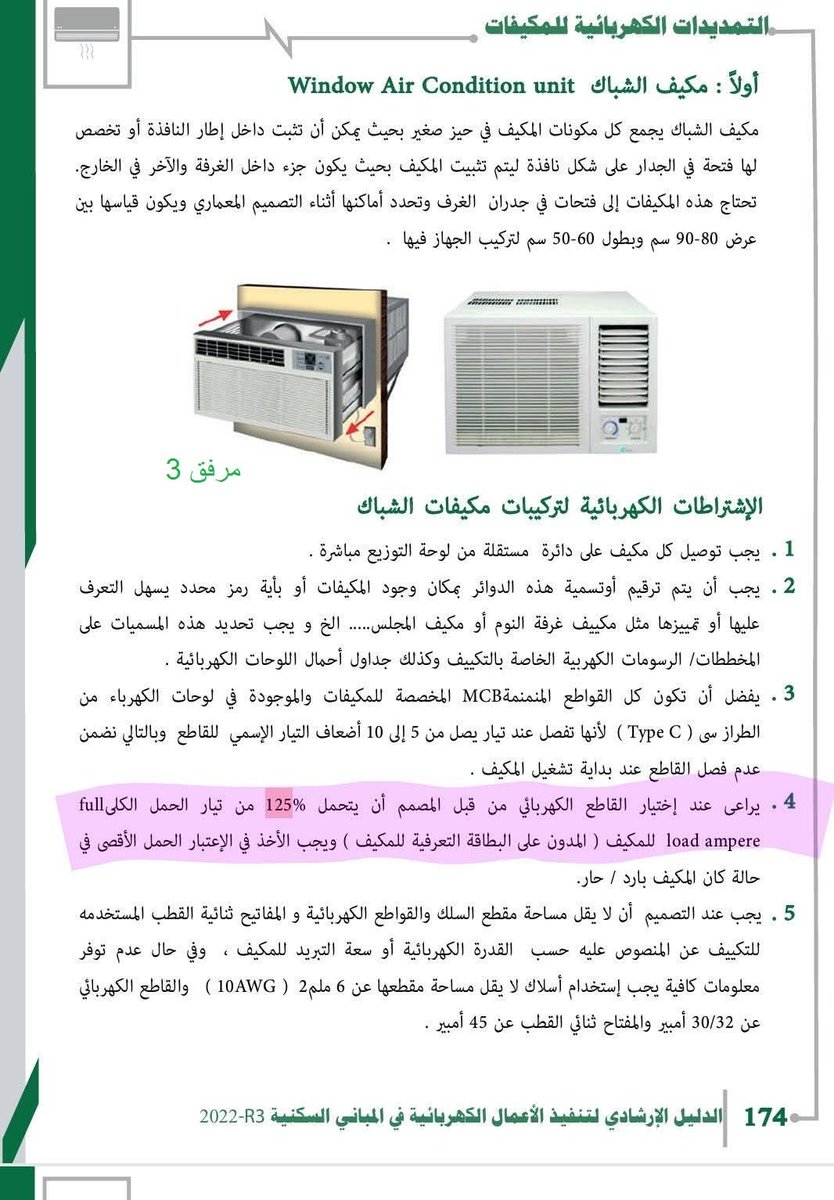

ثالثا-طبقا للدليل الارشادى لتنفيذ الكهرباء فى المبانى السكنية يجب على المصمم اضافة 1.25 من تيار الحمل الكلى للمكيف وهذه قاعدة عامة ذكرها الكود السعودى فى اربعة مواضع فى فصل شواحن السيارات .مرفق 3
0
1
0

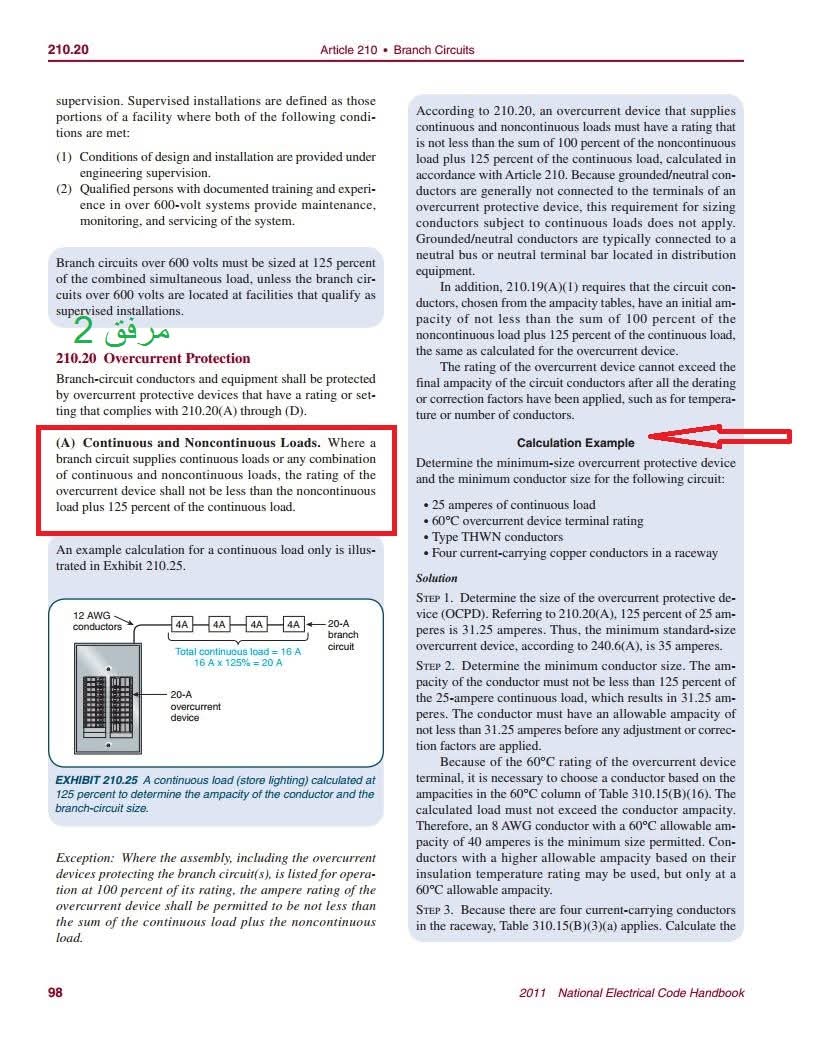

ثانيا-طبقا للكود الامريكى يتم الضرب فى 1.25 من قيمة الحمل المستمر (يعمل 3 ساعات) عند التصميم وتم التوضيح بمثال كما بالمرفق 2 📷
1
1
0

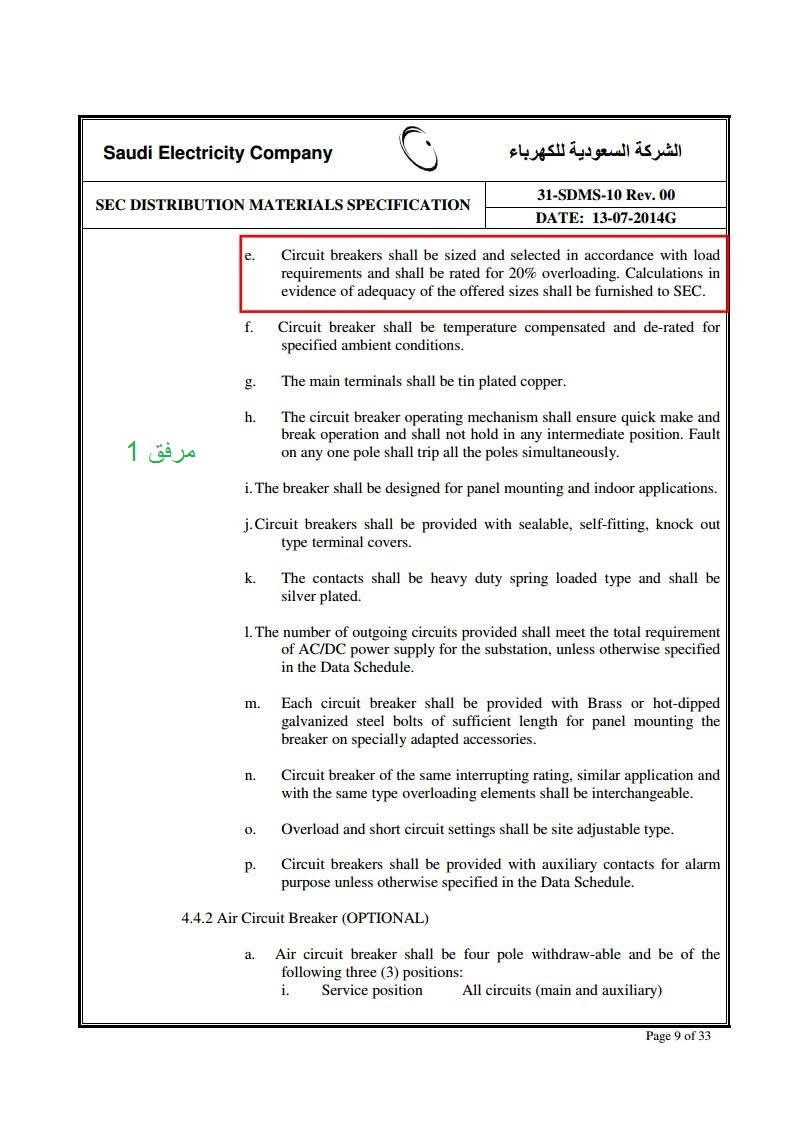

أولا- طبقا لمواصفات شركة الكهرباء السعودية عند تصميم القواطع يتم زيادة 20% من قيمة الحمل. مرفق 1 📷
1
0
0
عند تصميم القاطع هل غلط نضرب تيار الحمل فى 1.25 أو ما يعرف بمعامل الأمان؟ الاجابة باختصار ضرورى نستخدام معامل الأمان لضمان عدم فصل القاطع عند التشغيل المستمر او ارتفاع درجة الحرارة المحيطة به او استخدام القواطع الاحتياطية ولأنه لايوجد مرجع يمنع استخدام معامل الامان
1
0
3
خطأ قياس اتزان الأحمال الكهربائية عن طريق التيار Check out التصميم الكهربى's video! #TikTok
tiktok.com
178 likes, 7 comments. “خطأ منتشر في قياس اتزان الأحمال الكهربائية”
0
0
0

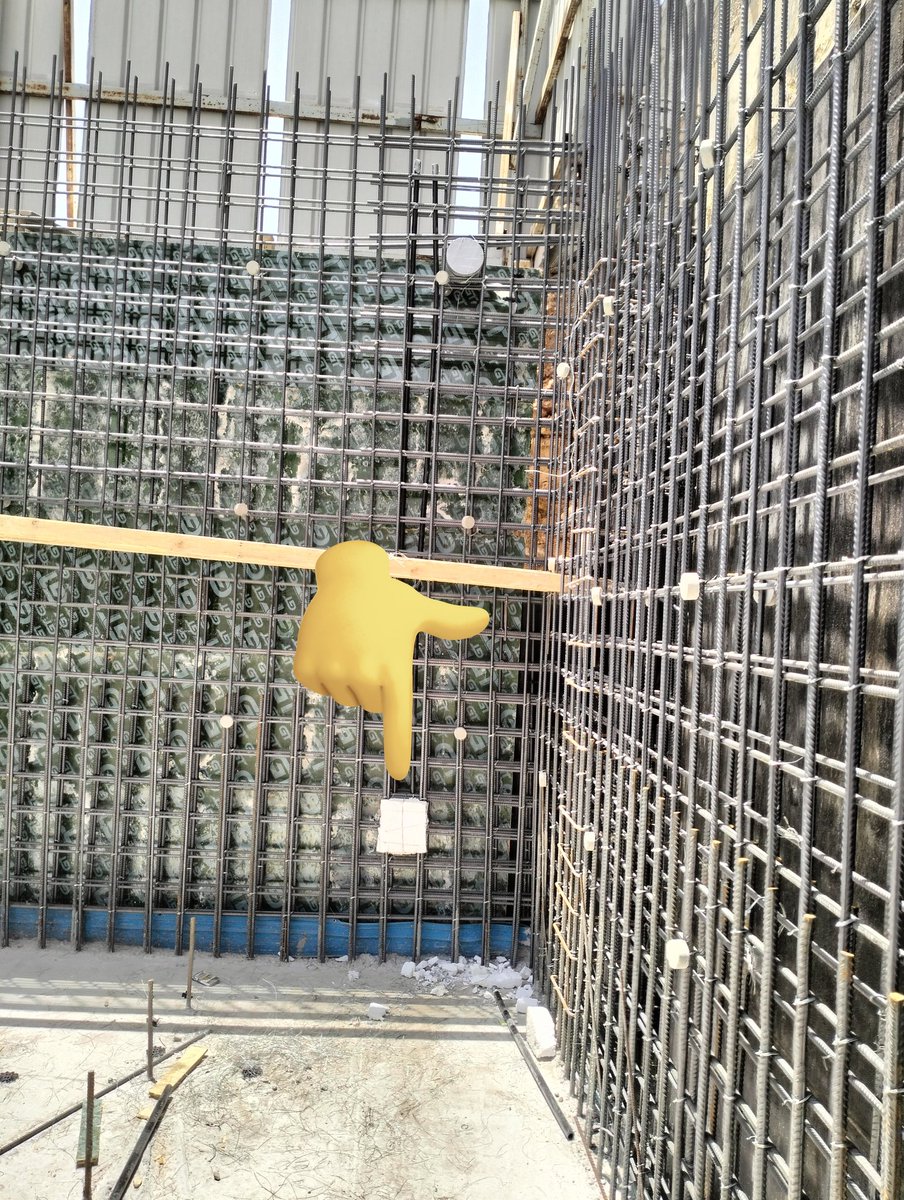

الفلين أفضل فى تأسيس كهرباء الجدار الخرسانى ومع ذلك اذا تم تثبيت العلب بشكل جيد فلا توجد مشكلة
0
0
1

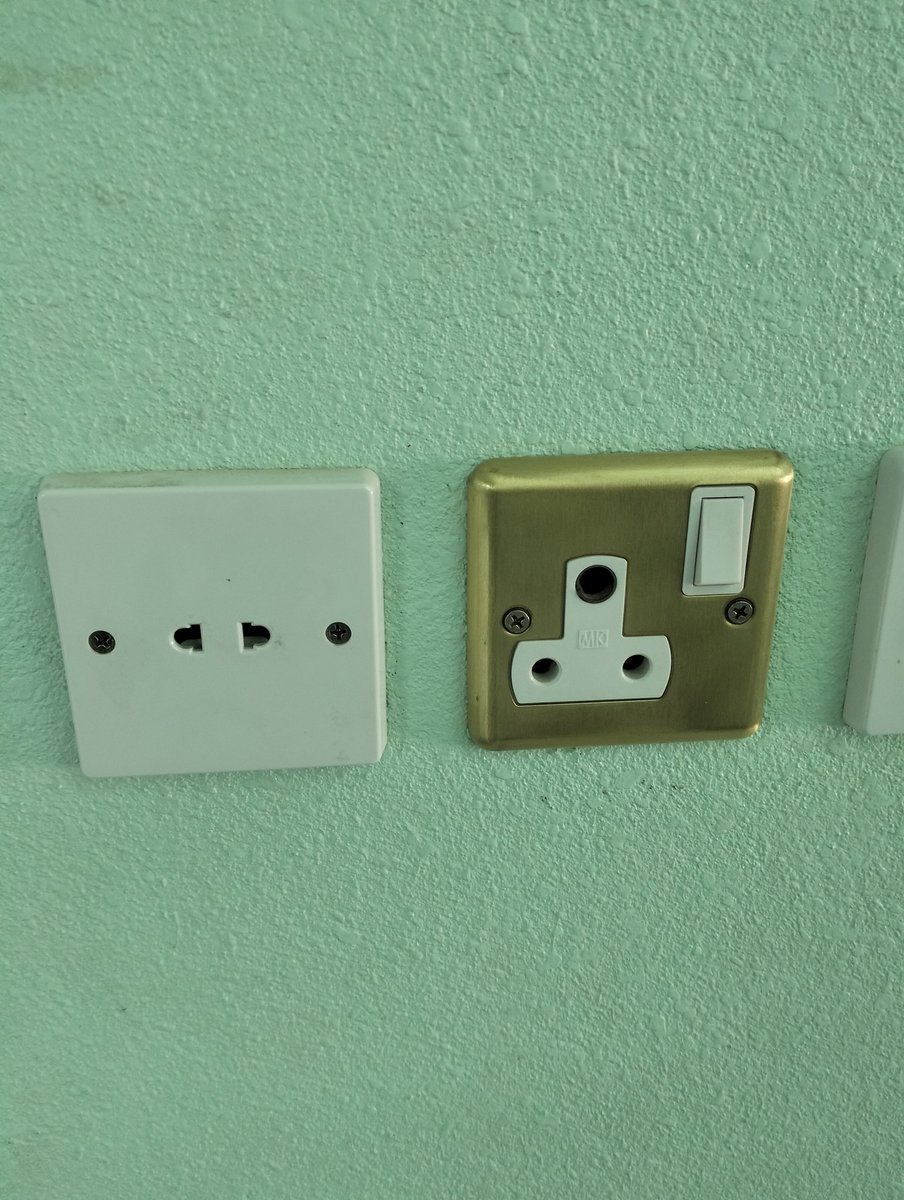

لاحظت فى المساجد القديمة وجود افياش ثنائية بجانب الافياش الثلاثة فما السبب؟بالرغم أن كل الاجهزة الكهربائية برؤس ثلاثية
1
1
5

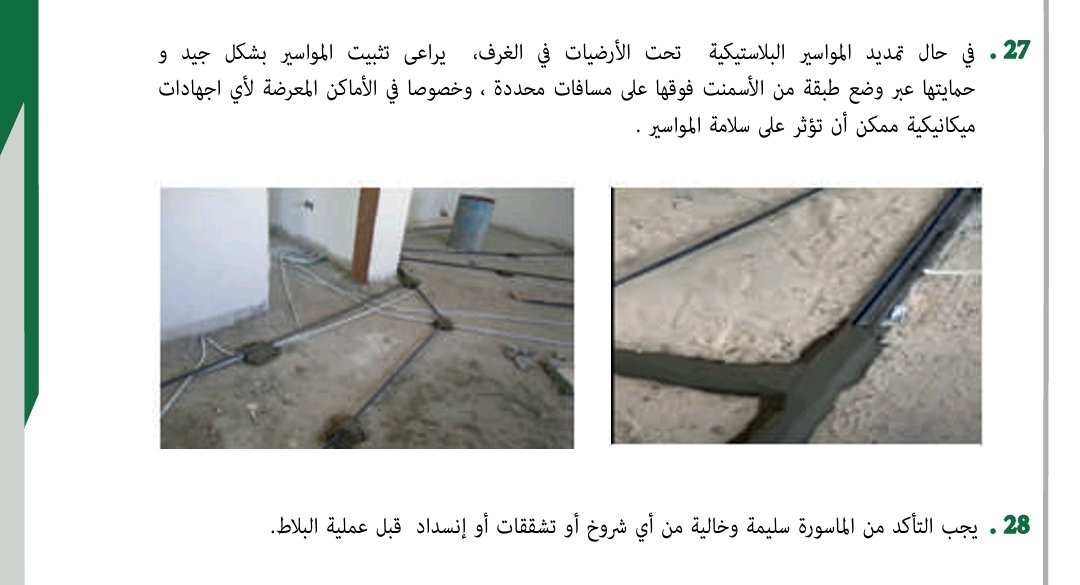

ما يشاع أن الكود السعودى يمنع التمديدات الأرضية غير صحيح لاتوجد مشكلة من التمديدات الأرضية لمواسير الكهرباء بشرط التأكد من سلامة المواسير وضع طبقة خرسانية على المواسير تجنب التمديدات الأرضية فى الاماكن الرطبة مثل المطبخ والحمام تجنب المواسير المرنة فى التمديدات الأرضية
2
1
11
شدة الاضاءة تقاس باللوكس Lux مقياس شدة الاضاءة يسمى لوكسميتير Luxmeter برامج حساب الانارة كثيرة ومنها ديالوكس DIALux evo المواصفات العالمية التي تضع جداول لحساب الانارة الأوروبية EN12464-1 الأمريكية IESNA #مصطلحات_انارة
2
4
46
افضل حماية للسخانات الكهربائية باستخدام قواطع RCD والتأريض
7
66
529

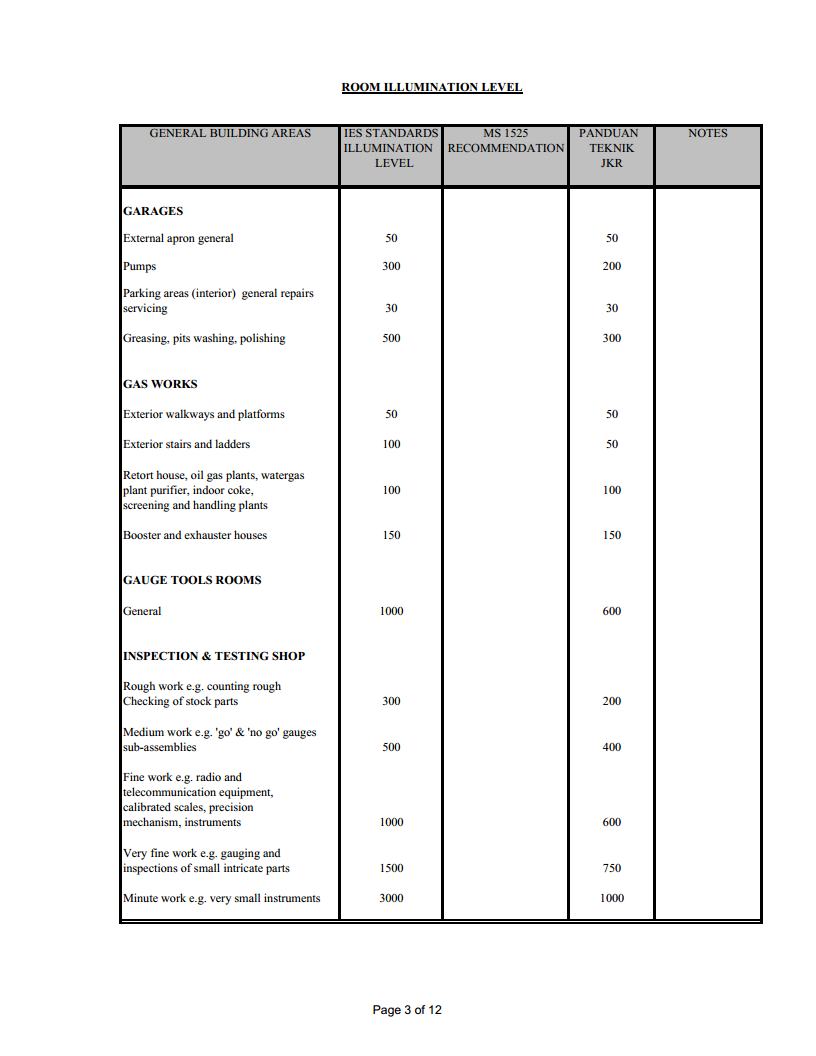

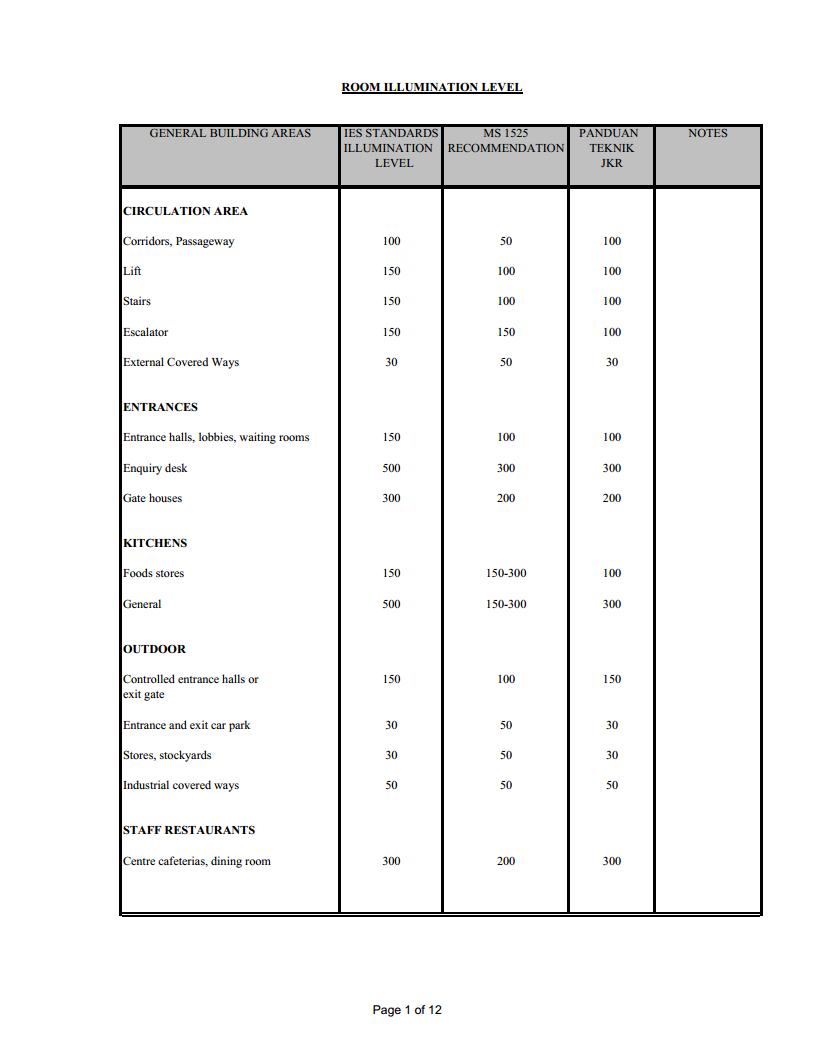

من الجدوال الهامة فى حسابات الانارة جداول شدة الإضاءة مرفق جدول شدة الإضاءة طبقا للكود الدولى IES
3
4
24

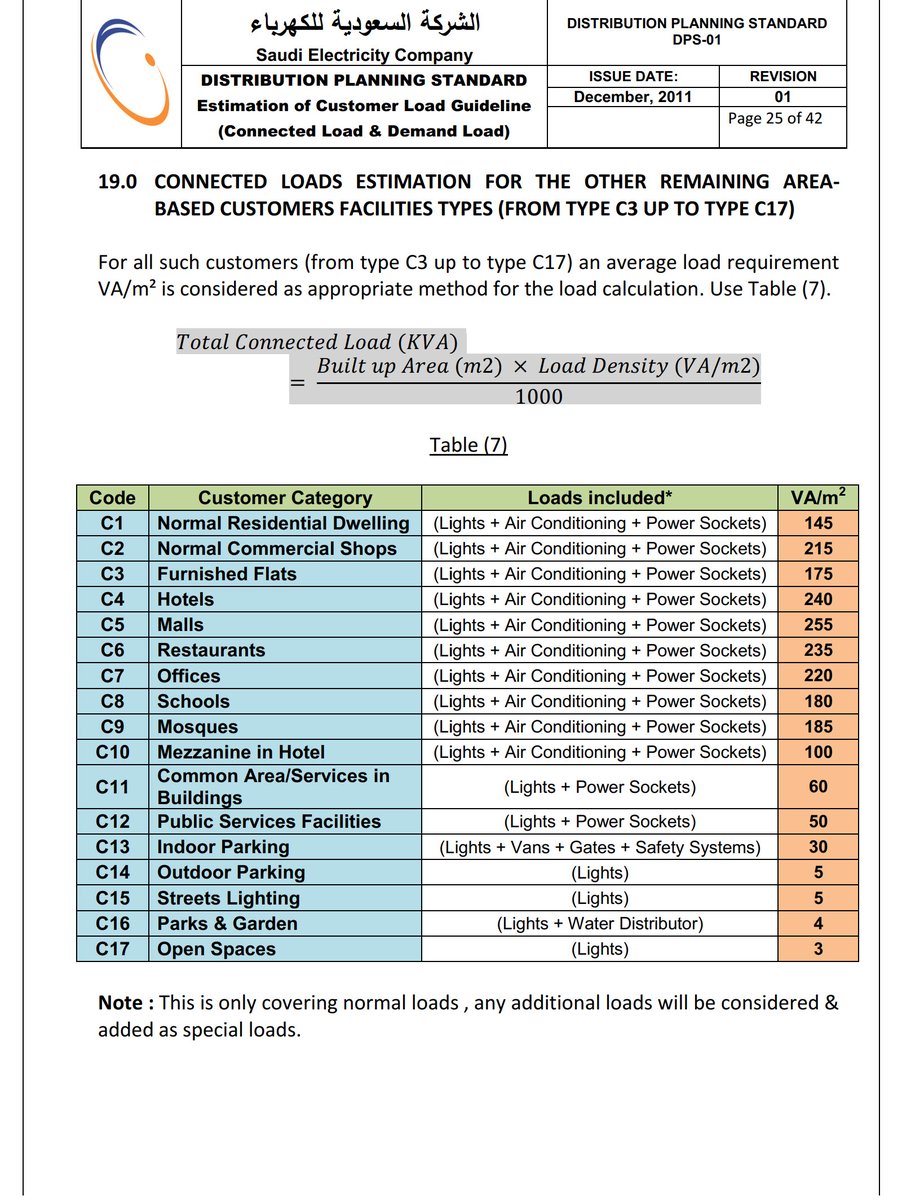

اذا عندك مبنى ايا ما كان نوعه ومحتاج تعرف يحتاج كام أمبير كل ما عليك معرفته مساحة البناء ثم ضربها فى القيمة المذكورة بالجدول وقسمتها على 1000 ثم ضرب الناتج فى 1.5 وتكون قد حصلت على الأمبير
4
21
108

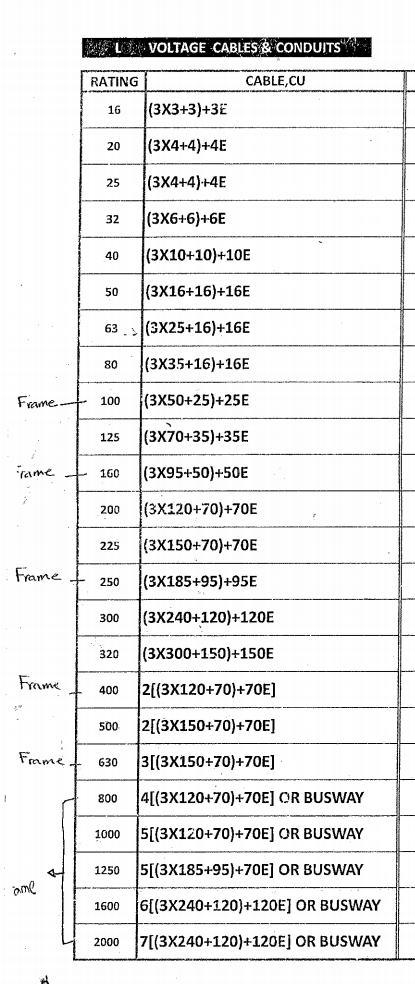

هذا الجدول يصلح لان يكون خلفية لجوال مهندس الكهرباء بمجال الانشاءات وهو عبارة عن علاقة القاطع بالكابل بمعنى قاطع 60 امبير او 100 او 200 او 630 كم الكابل التقريبى م /هذا الجدول غير دقيق نظرا لوجود حسابات تتعلق بالكابلات وعوامل اخرى تؤثر عليها لكنه يعطى مؤشر سريع لصحة الكابلات
2
6
39
