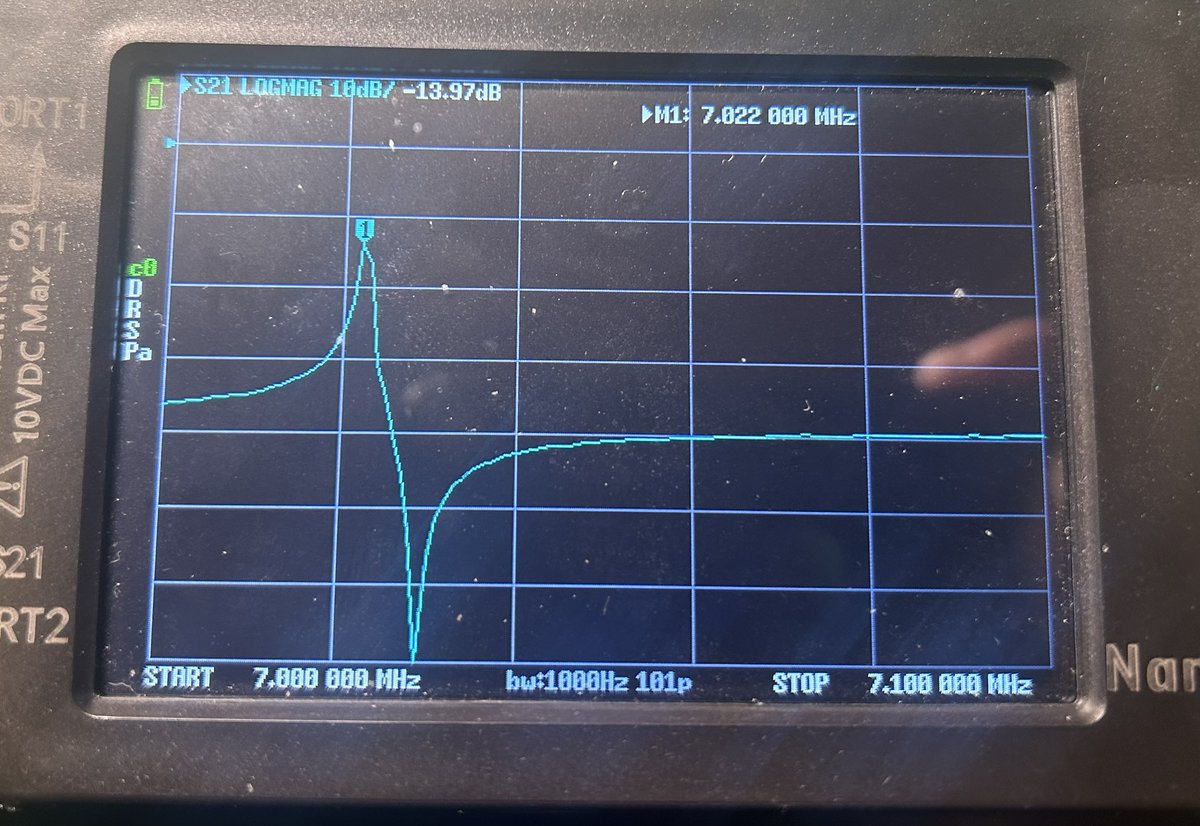

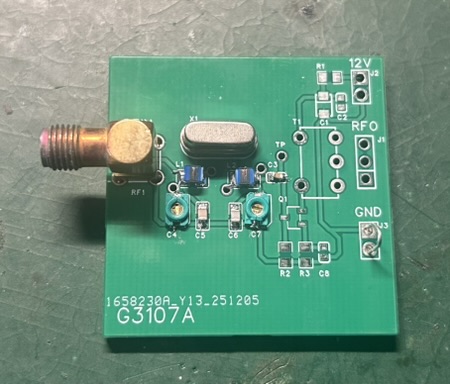

试了用一颗晶体做接收机前端的方案，看起来不太行。我用了7023kHz的晶体，做出来的前端的中心频率在7022.6kHz，-3dB带宽只有600Hz
0
0
12

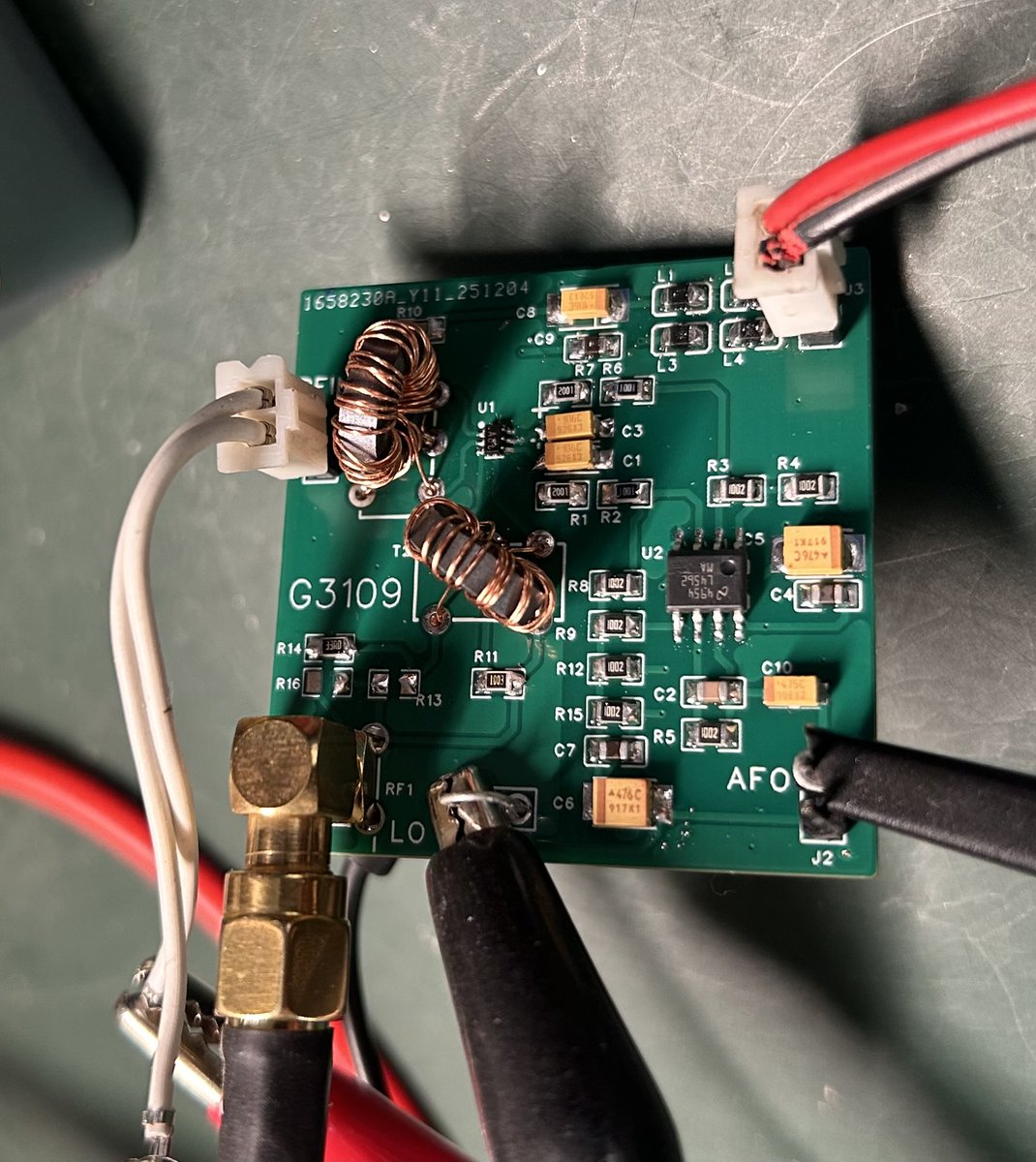

做了一个双JFET主动混频器，P1和P2是LO和RF进来经过变压器得到的两路180度相位差的信号，P3是差频后的600Hz音频，P4是测试式的照片。变频后过了一个平衡OP和一个低通，总的增益17dB
0
0
4
错误地把一颗10V耐压的钽电容装在一个12V的电路中，一上电就以1.5A的电流持续稳定地燃烧...可惜红彤彤���烧的时候手机居然不在身边...
4
0
8

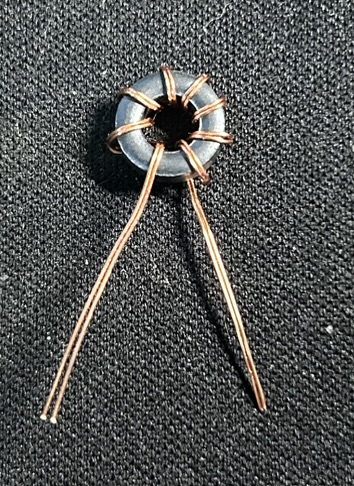

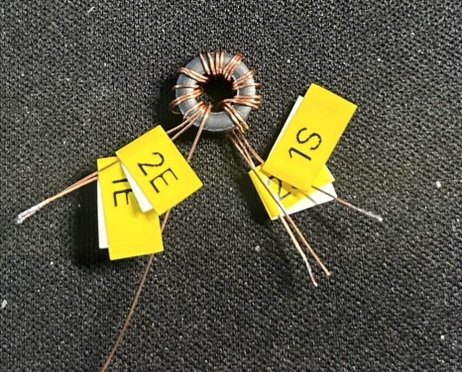

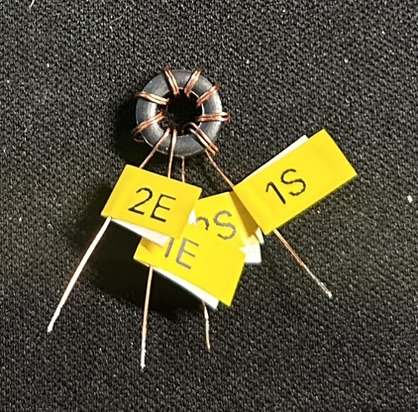

绕了一个1:1变压器，先打印标签1S、1E、2S、2E备用，剪3段15cm长的0.3mm漆包线，用2段漆包线在FT37-43上双线并绕8T，这8T要均匀分布在磁环上，四个线头上锡后，测量相通的两端，贴上对应的标签，1S和1E是一条线，2S和2E是另一条线，这样构成了次级的两个8T，将第3根线在次级的间隙绕8T，这样是初级的8T
0
0
6
没办法，这么简单的电路又画一版。用贴片绕线电感做接收机前端电路是不行的，实测用磁环电感时的-3dB带宽是700kHz，而用贴片电感是2MHz，有明显的BCI。MC34119接成高阻抗输入也不好，连旁边音箱的音频信号都能拾取
0
0
7
最可笑的是，当我最后跟kimi说去掉那几个电容就搞定了之后，那个当初建议我加上这些kimi的同一个kimi，对我阿谀奉承地说：“太对了，这几个电容就是罪魁祸首，老大你做的太对了”
3
0
6
（续）为了解决自激，和4、5个AI做了讨论。没有一个AI能发现问题，反而普遍都不理解我的接法，要么要我在in上加对地电阻，要么要我改成反相输入。最后，其实只要去掉AI要求加上的那几个小电容，自激就消失了
0
0
5
最近做一个电路，里面有个MC34119构成的音频放大级，测试的时候没注意，工作台上还有一台G106在10m发射，在音频输出上观察到了间歇的高频干扰。和Kimi讨论这个干扰，按照它的建议这里那里的加了几个小电容。结果反而造成了自激（待续）
0
0
8
后来发现，所谓的34119的自激，是被同一房间的Xiegu G106在10m的5W发射的FT8信号所干扰...难怪在电源上看到了30MHz的干扰信号...
0
0
3

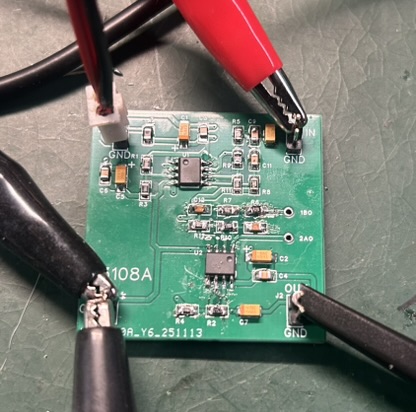

在kimi的帮助下做的电路设计，Sallen-Key高通加低通，再加一级后置放大，设计中心频率600Hz，带宽600Hz，增益7dB；实测3dB带宽从370-1100Hz，增益7dB。请原谅焊点很糊，用错误的频率调试的时候改过很多元件，最后实际上原始设计一点儿都没改
1
0
1
我要笑死自己了，做了一个600Hz中心频率的音频滤波器，测试的时候，SG设了600kHz，第1级高通信号很好地通过了，第二级低通之后就死活没信号了，跟chatgpt聊了搞了一上午没搞出来，它列的各种可能中也没想到人类会弄错了频率。下午睡个午觉起来，才惊觉频率设错了
0
0
8

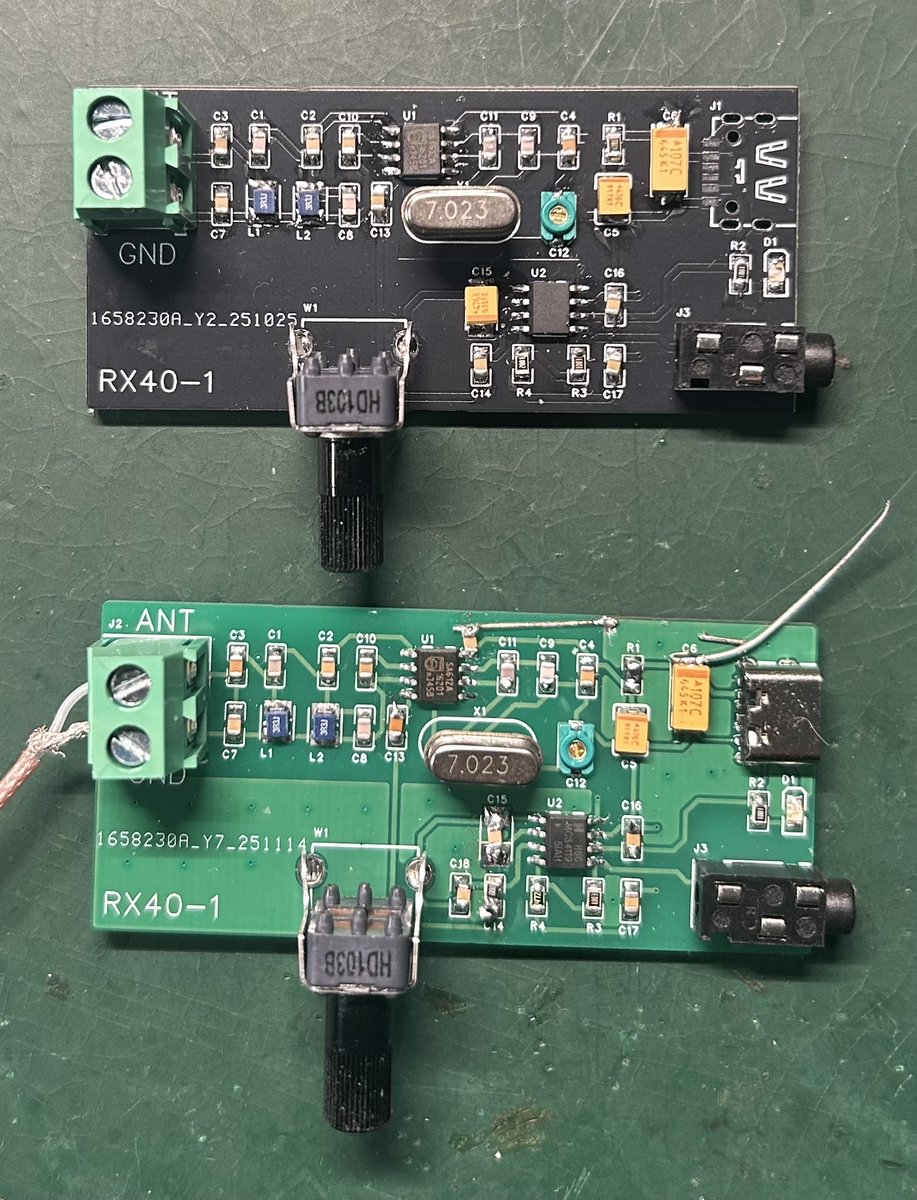

在给学生社团设计一个单频点DC接收机。黑色的是第一版，很可惜，USB插座选错了。绿色的是第二版，居然出现了MC34119的自激。调整了电路之后下午下单了第三版PCB。顺便说，充电宝无法为这个电路供电，全是噪声，在电源上可以看到清晰的30MHz
3
0
11
我的Xiegu G106的问题找到了，功放没有问题，音频接口和通路也没有问题。问题是WSJT-X的发射频率超过2500Hz，会被G106的音频通路cut掉，造成没有发射音频
0
0
3

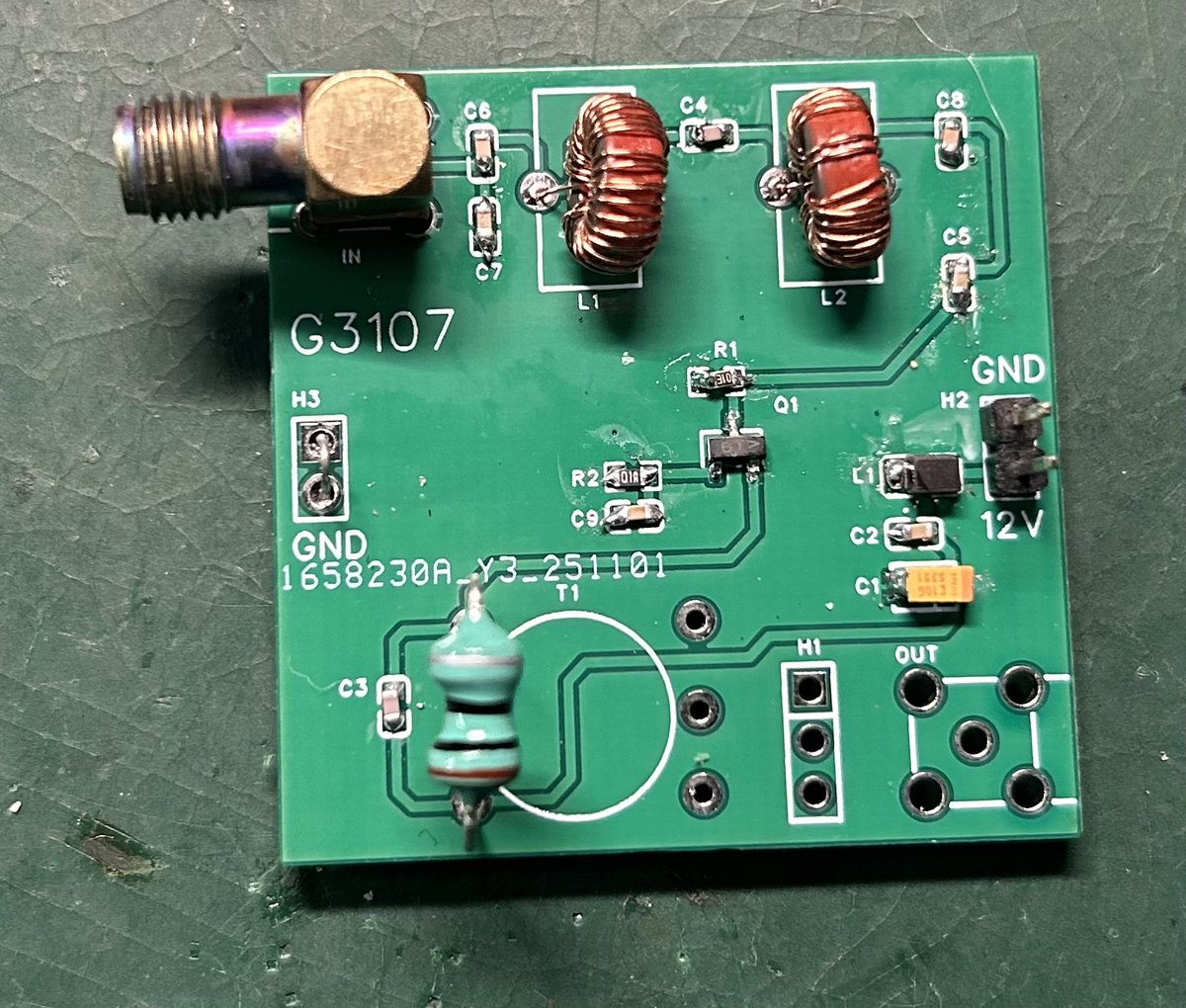

两个磁环小电感用来做了这个接收前端电路，50ohm进来，两级LC并联后由一个JFET放大15dB。输出变压器还没绕，暂时用了一个色码电感提供一下交直流通路
0
0
4

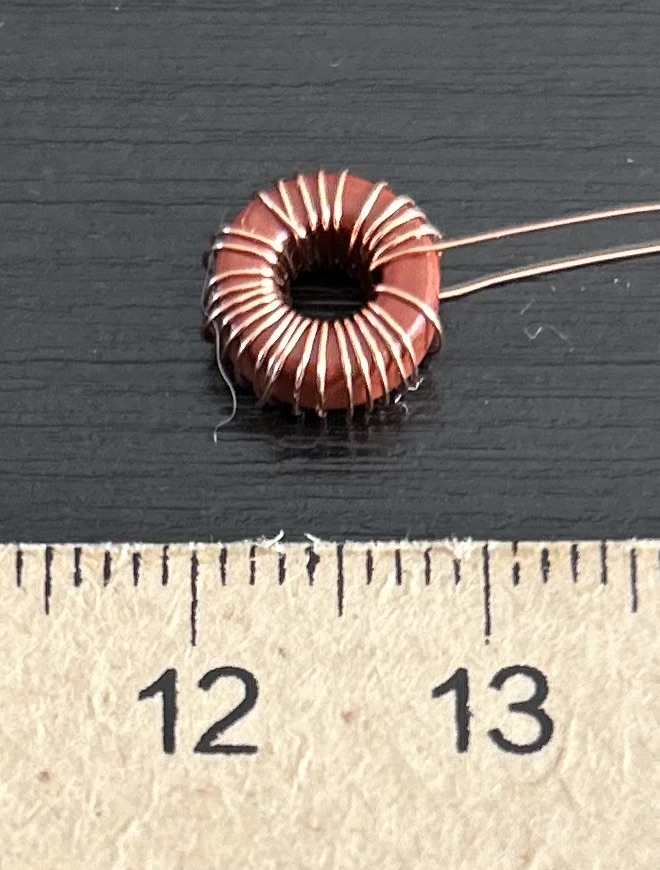

做个小磁环电感，T30-2磁环，AL=4.3，目标3.3uH，计算得27.7T，用0.2线绕了29T，然后测量、一圈一圈拆，最后在27T上得到3.5uH，可以用。磁环线圈的好处是电感量基本上只和圈数相关，不太会变化，缺点是只有整数圈数和对应的电感量，无法调整到准确的电感量去
0
0
4
嘉立创改变了我的习惯。过去要屯全系列元件，一面墙的小抽屉元件，贴片的阻容都是整盘整盘地买，想做什么电路会先在洞洞板上搭一遍，试好了再去做PCB；现在直接上手画板子，下单PCB的同时下单配套的元件，两三天后板子和元件都到了，试过之后要做调整就再下个单就是了
3
0
8

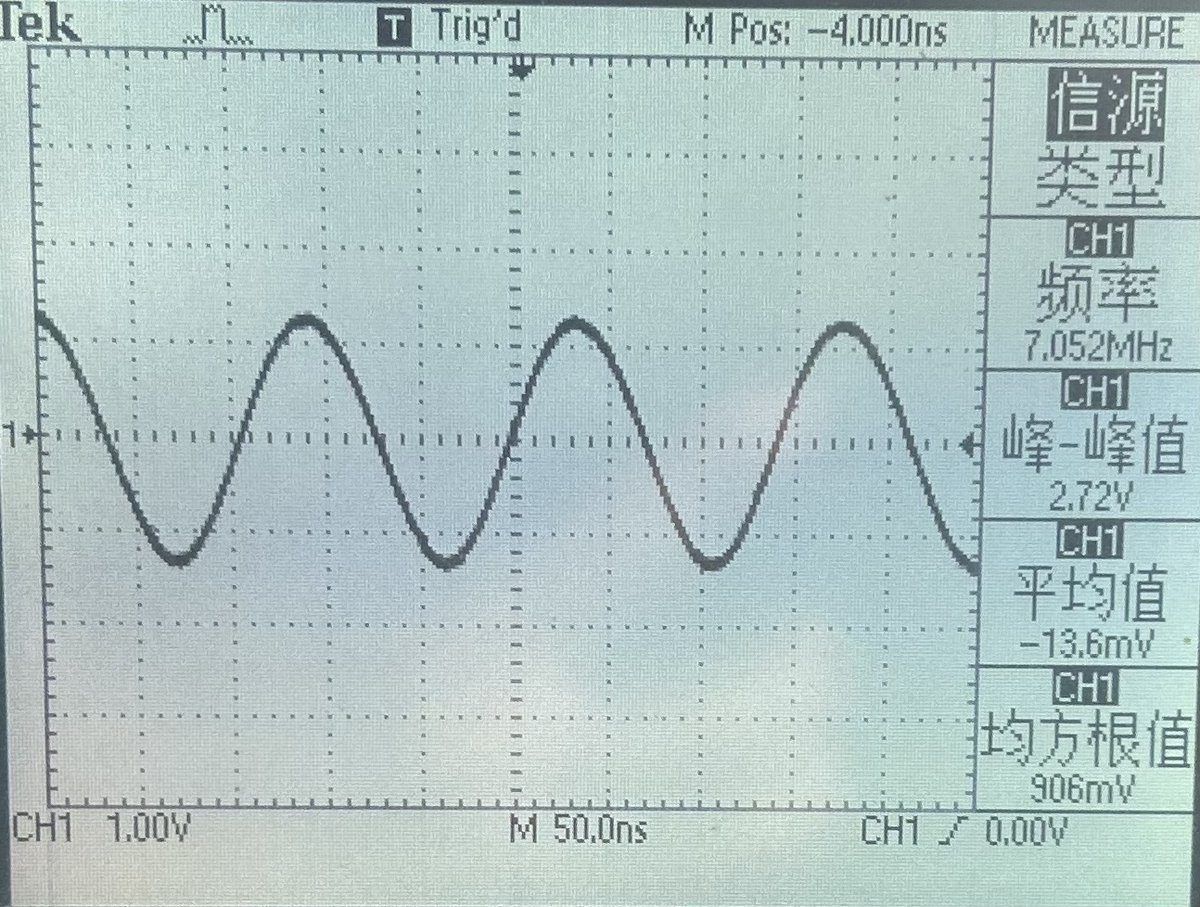

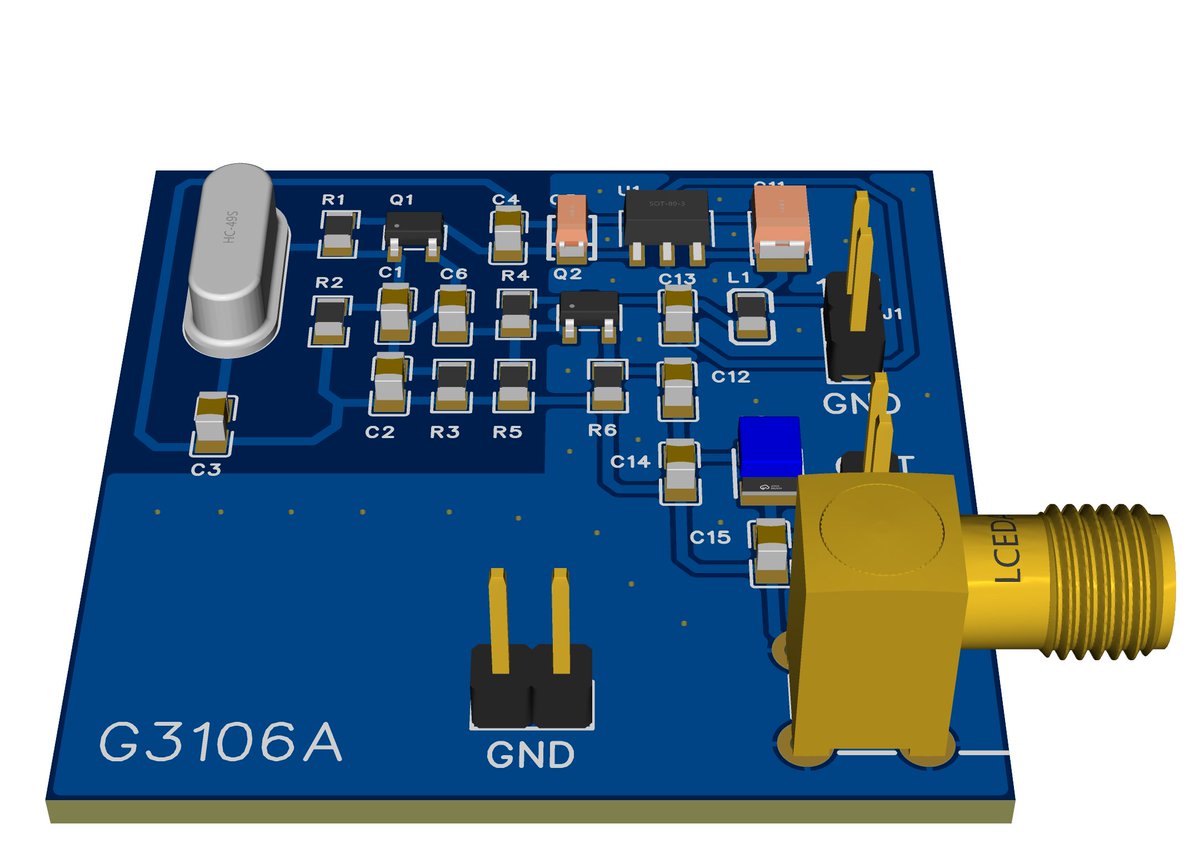

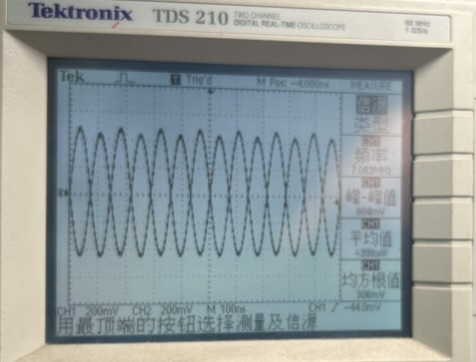

做了一个Miller晶体振荡器+射极跟随器，使用一颗7023kHz的晶体。Miller本身没有这么好看的正弦波，是靠一个PI低通实现的。自己计算每个元件的数值，画PCB，焊板子，做出来和设计目标相符，是一件快乐的事情。
1
0
10
好消息是G106没烧，只是输出功率只有5-7W了，xiegu说正常，不用修。但是DE19给G106的音频信号几乎没有，所以FT8出不了功率。还需要排查是哪个坏了。坏消息是IC756ProIII的功放也烧了...
0
0
2
